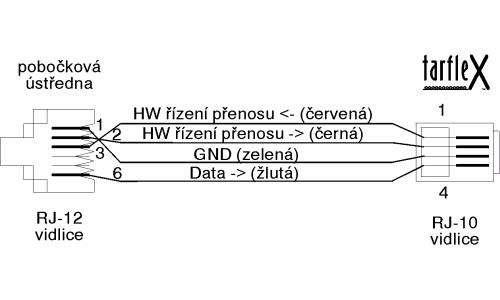

- KSX 32,128 - zapojení č. 20
- V - zapojení č. 05
DeTeWe
- VARIX 12/32 - zapojení č. 02

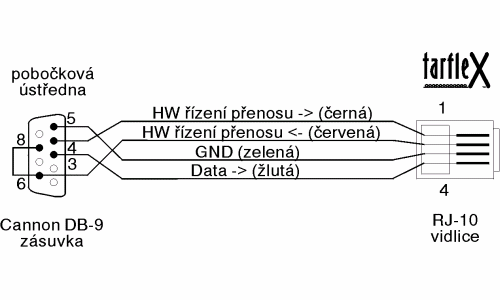

- VARIX 200 - zapojení č. 12
- VARIX CONTENT - zapojení č. 02
Ericsson
- BP 24 - zapojení č. 05

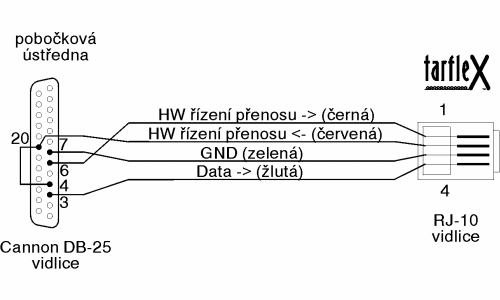

- BP 50, 250 - zapojení č. 03
- BP 150 - zapojení č. 04
GoldStar
- GHX, GSX - zapojení č. 03
Hymax
- KSX 32i - zapojení č. 02
Interconnect

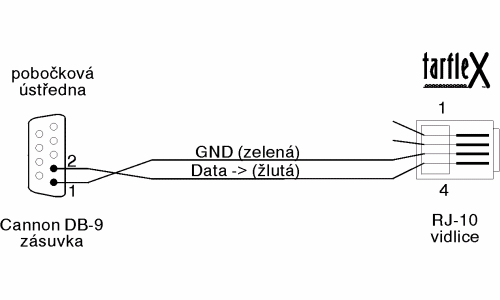

- 200 - zapojení č. 13
Kapsch
- DKS-200 - zapojení č. 05

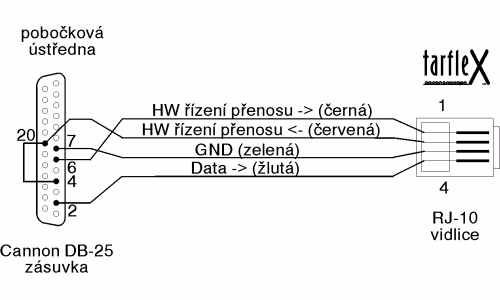

- MERIDIAN - zapojení č. 17 (Cannon DB-25 zásuvka)
- MERIDIAN - zapojení č. 03 (Cannon DB-25 vidlice)

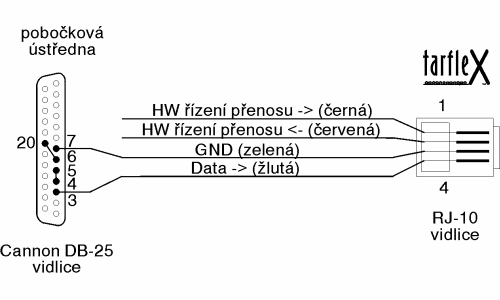

- MERIDIAN - zapojení č. 23 (Cannon DB-25 vidlice, FNM)
- MIDISTAR - zapojení č. 05
Lucent Technologies
- DEFINITY - zapojení č. 03

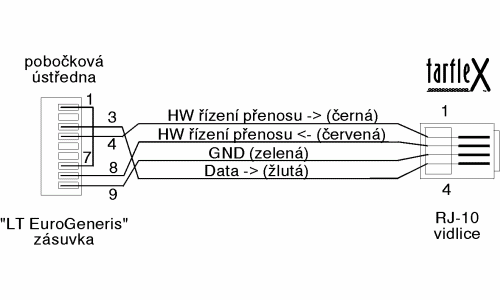

- EUROGENERIS - zapojení č. 14

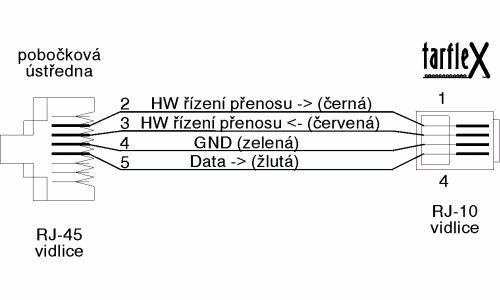

- MERLIN LEGEND - zapojení č. 07
- PARTNER - zapojení č. 07
Macrotel
- MT-16H - zapojení č. 02
Matra

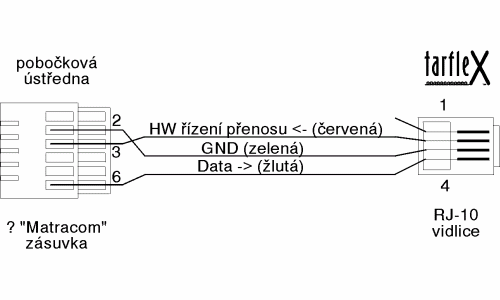

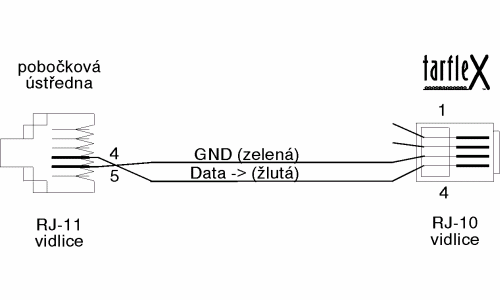

- MC 4500 - zapojení č. 16
Panasonic
- DBS - zapojení č. 02
- KX-T - zapojení č. 02

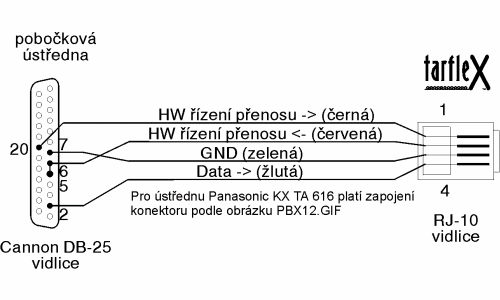

- KX-TA - zapojení č. 12
- KX-TD - zapojení č. 02
Philips
- SOPHO iS3000 - zapojení č. 05
Samsung
- SKP - zapojení č. 03
Siemens
- Hicom 100 - zapojení č. 02

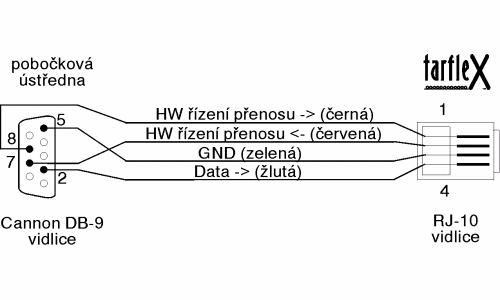

- Hicom 100E - zapojení č. 06
- Hicom 150E - zapojení č. 02
- Hicom 150E OfficePro - zapojení č. 02
- Hicom 150H V1_2 (HIPATH) - zapojení č. 02
- Hicom 300 - zapojení č. 03
Tesla
- UE-5, 10, 20 - zapojení č. 04
- UE-101,200,201,210 - zapojení č. 04
Tie
- TCX - zapojení č. 02

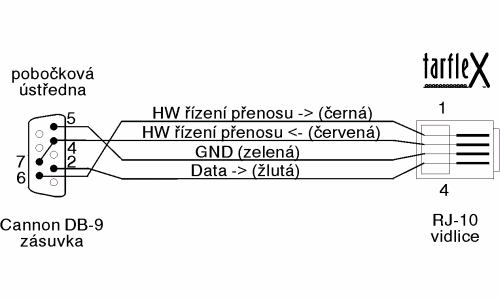

- ONYX VS - zapojení č. 18
TTC
- 2000 - zapojení č. 12
Buffer Tarflex

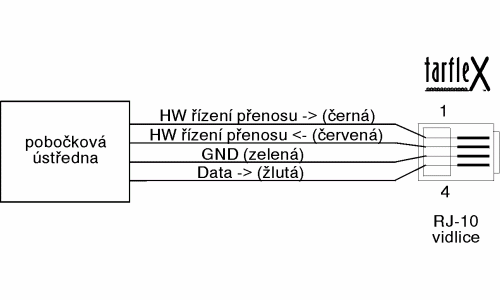

- Ústředna - Tarflex (obecné zapojení) - zapojení č. 01
- Tarflex - Tarflex (zapojení za sebou) - zapojení č. 50

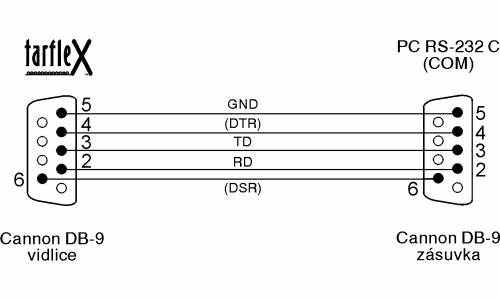

- Tarflex - PC RS 232 C (standardní zapojení) - zapojení č. 51

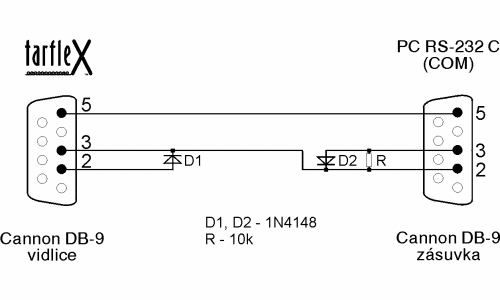

- Tarflex - PC RS 232 C (dvoudrátové vedení) - zapojení č. 52

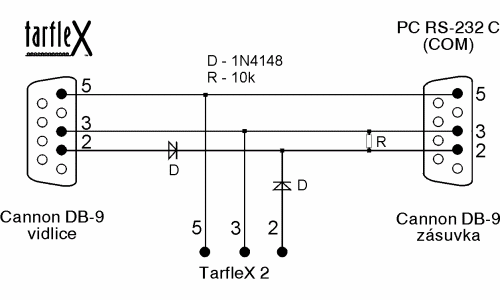

- Připojení dvou bufferů Tarflex na jeden port PC - zapojení č. 53
- Přemostění bufferu Tarflex - zapojení č. 54
- Tarflex - telefonní modem - zapojení č. 55

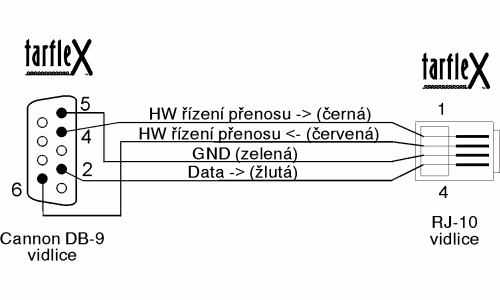

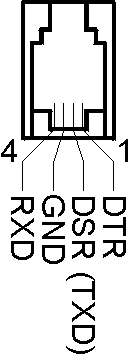

- Tarflex-E - konektor RJ-10 - zapojení č. 56
Buffer Tartek (starý buffer)

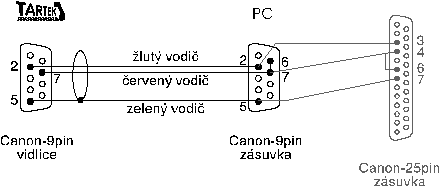

- Propojení Buffer Tartek - PC - zapojení č. 60

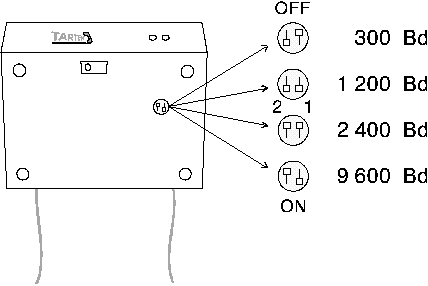

- Volba rychlosti bufferu Tartek - zapojení č. 61
Sériové rozhraní RS 232

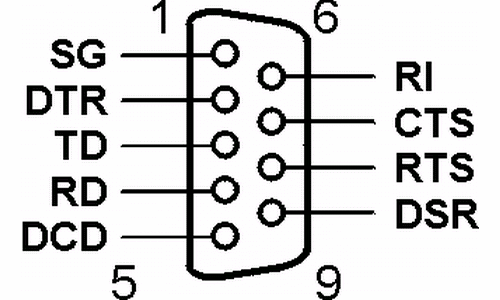

- Cannon DB-9 - zapojení č. 70

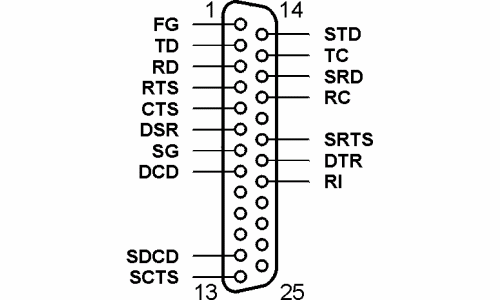

- Cannon DB-25 - zapojení č. 71

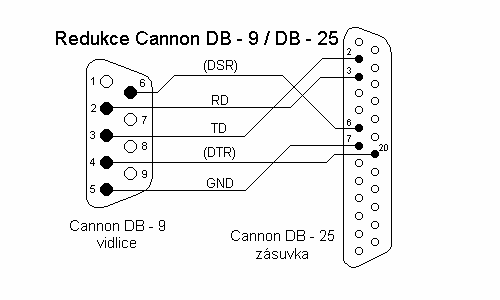

- Redukce Cannon DB-9/DB-25 - zapojení č. 72

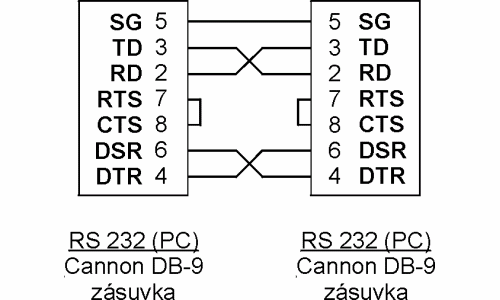

- Nulový modem - zapojení č. 73
Síťové rozhraní Ethernet

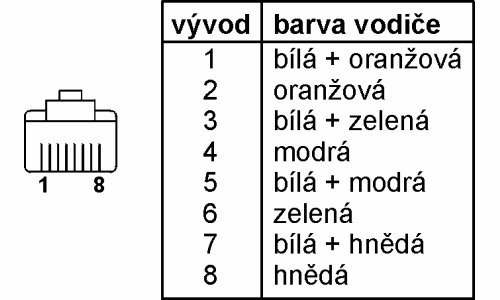

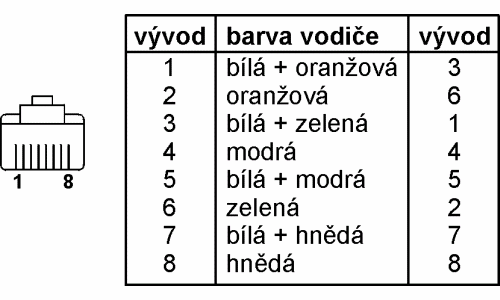

- TP - přímý kabel - zapojení č. 80
- TP - křížený kabel - zapojení č. 81
Ústředny |
|
|
|
| 01 | 02 |
|
|
| 03 | 04 |
|
|
| 05 | 06 |
|
|
| 07 | 08 |
|
|
| 09 | 10 |
|
|
| 11 | 12 |
|
|
| 13 | 14 |
|
|
| 15 | 16 |
|
|
| 17 | 18 |
|
|
| 19 | 20 |
|
|
| 21 | 22 |
| |
| 23 | |
Tarflex |
|
|
|
| 50 | 51 |
|
|
|
| 52 | 53 |
|
|
| 54 | 55 |
| |
| 56 | |
Tartek |
|
|
|
| 60 | 61 |
RS-232 |
|
|
|
| 70 | 71 |
|
|
| 72 | 73 |
Ethernet |
|
|
|
| 80 | 81 |
